Spezifikationen
Arbeitstemperaturbereich
0 - 40°C
Durchmesser (mm)
8
Dübel mit Dämmteller
Ja
Einsatzbereich
Verwendung in Wärmedämmverbundsystemen (WDVS) mit Putzschicht zur Weiterleitung von Windsoglasten und nicht zur Weiterleitung von Eigenlasten des WDVS-Systems.
Hinweis
Die Bemessung der Verankerungen erfolgt unter der Verantwortung eines auf dem Gebiet der Verankerungen und des Mauerwerks erfahrenen Ingenieurs. Unter Berücksichtigung der zu verankernden Lasten werden prüfbare Berechnungen und Konstruktionszeichnungen angefertigt. In den Konstruktionszeichnungen sind die Positionen der Dübel anzugeben. Einbau des Dübels durch entsprechend geschultes Personal unter der Aufsicht des Bauleiters. UV- Belastung durch Sonneneinstrahlung des nicht durch Putz geschützten Dübels <= 6 Wochen.
Lieferumfang
Pack a 100 Stück, Palette a 3000 Stück (= 30 Pack)
Länge (mm)
310
Marke
Unio-Plus
Zusammensetzung

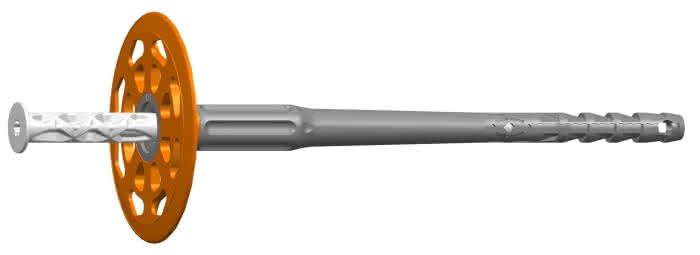

Besteht aus einer Dübelhülse mit aufgeweitetem Schaftbereich aus Polypropylen (Neuware), einem Dämmstoffhalteteller aus glasfaserverstärktem Polyamid (Neuware) (Unio-Plus VWS-Schlagdübel Termoz CN /250-390) und einem Spezial-Compoundnagel aus zwei Teilen, dessen einer Teil für den Schaftbereich aus glasfaserverstärktem Polyamid und dessen anderer Teil als Spreizelement aus galvanisch verzinktem Stahl besteht. Der Dübel darf zusätzlich mit den Dübeltellern DT 90, DT 110 und DT 140 kombiniert werden.
