Beschreibung

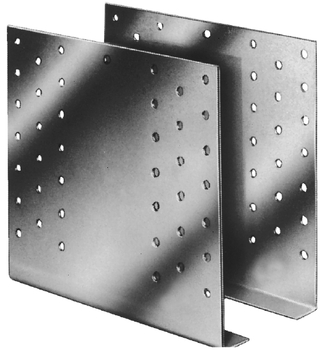

Die GERW Gerberverbinder eignen sich für die Gelenkausbildung von stumpf gestoßenen Durchlaufträgern. Neben Querkräften in vertikaler und horizontaler Richtung können sie Kräfte in Stabrichtung aufnehmen und eignen sich daher zur Weiterleitung von Verbandskräften. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften (FN,d) ist stets die Teilausnagelung zu wählen.
Spezifikationen
Anzahl Löcher klein (st)
58
Artikeltyp Balkenschuhe & Gerberverbinder
Gerberverbinder
Ausführung Balkenschuhe & Gerberverbinder
Zweiteilig innen
Lochung-Ø klein (mm)
5
Marke
Simpson Strong Tie
Material Eisenwaren
Stahl
Maß A (mm)
220
Maß B (mm)
180
Maß C (mm)
20
Modell
GERW220-B
Oberflächenbehandlung Eisenwaren
verzinkt
Stärke (mm)
2
Zulassungen
ETA-07/0053
